1 范圍
本標準規定了DGC系列礦用隔爆型LED支架燈的產品分類、技術要求、試驗方法、檢驗規則以及標志。 本標準適用于DGC系列礦用隔爆型LED支架燈(以下簡稱 “支架燈”)。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，僅注日期的版 本使用于本文件。凡是不注日期的引用文件， 其最新版本 (包括所有的修改單) 適用于本標準。
GB 191 包裝儲運圖示標志；
GB/T 13813 煤礦用金屬材料摩擦起火安全性試驗方法和判定規則；
GB/T 2423.4-2008 電工電子產品環境試驗第 2 部分：試驗 Db：交變濕熱(12h+12h 循環) ； GB/T 2423.5-2019 環境試驗 第 2 部分： 試驗方法 試驗 Ea 和導則：沖擊；
GB/T 2423.10-2019 環境試驗 第 2 部分： 試驗方法 試驗 Fc 和導則：振動(正弦)；
GB 3836.1-2010 爆炸性環境 第 1 部分： 設備 通用要求；
GB 3836.2-2010 爆炸性環境 第 2 部分： 由隔爆型外殼“d”保護的設備；
GB/T 4208-2017 外殼防護等級(IP 代碼) ；
GB 9969-2008 工業產品使用說明書總則；
MT/T 221-2005 煤礦用防爆燈具；
MT/T 154.2- 1996 煤礦用電器設備產品型號編制方法和管理辦法；
MT/T 661- 1997 煤礦井下用電器設備通用技術條件；
AQ 1043-2007 礦用產品安全標志標識。
3 產品分類
3.1 型號及含義
LED發光二極管 額定工作電壓(V) 額定功率(W)
采掘工作面用燈具
隔爆型
|
Q/LB 021-2021
D G C/L
3.2 防爆型式及標志
防爆型式：礦用隔爆型； 防爆標志為“Exd ⅠMb”。
4 主要技術指標和參數(見表 1)
表1
|
燈具名稱
|
型號
|
額定
工作電壓(V)
|
頻率 (Hz)
|
額定功率
(W)
|
照度 LX (2 米)
|
工作制
|
|

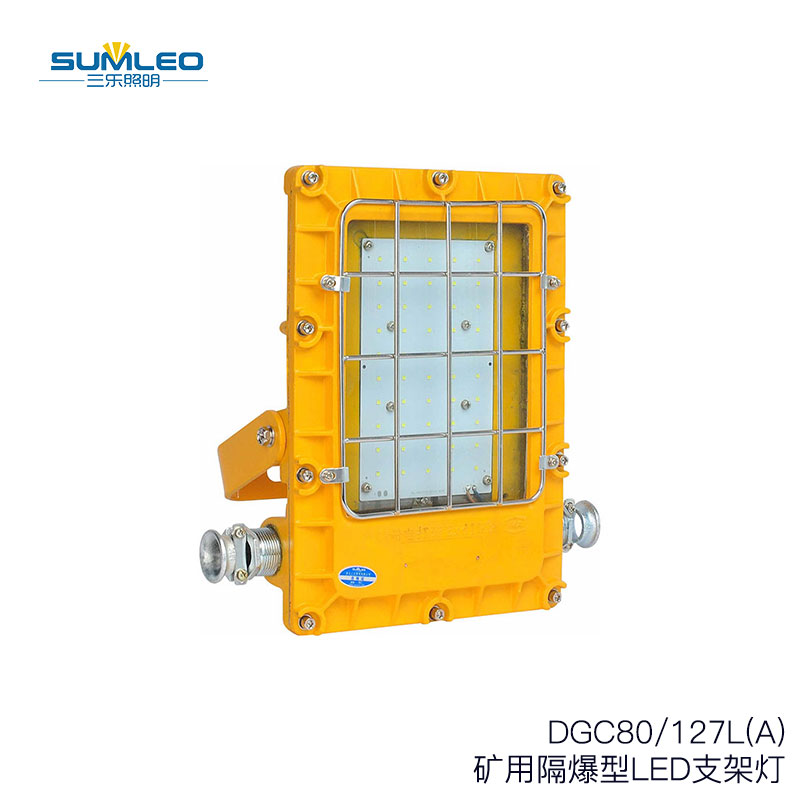

礦用隔爆型 LED 支架燈
|
DGC22/127L
|
127
|
50
|
22
|
≥5
|
長期
|
|
DGC36/127L
|
36
|
|
DGC40/127L
|
40
|
|
DGC41/127L
|
41
|
|
DGC45/127L
|
45
|
|
DGC60/127L
|
60
|
|
DGC80/127L
|
80
|
5 環境要求
5.1 周圍環境溫度 0℃~40℃， 氣壓為 80~10
kPa;
5.2 海拔高度： 2000m;
5.3 周圍空氣月平均相對濕度為不大于 95％(25℃ )；
5.4 使用在有瓦斯和煤塵爆炸危險的煤礦井下；
5.5 在無破壞絕緣的氣體或蒸汽環境中；
5.6 污染等級為 3級。
5.7 防護等級為IP65。
Q/LB 021-2021
6 技術要求及試驗方法(見表 2)
表2
|
序 號
|
檢驗項目
|
試驗要求
|
試驗方法
|
出廠
檢驗
|
型式 檢驗
|
|
1
|
外觀檢查
|
MT/T 221-2005 第 4.25 條
|
MT/T 221-2005 第 5.24 條
|
○
|
○
|
|
2
|
整機防爆結構檢查
|
GB
3836.1/2-2010、產品圖 紙
|
GB3836.1/2-2010、產品圖 紙
|
○
|
○
|
|
3
|
透明件抗沖擊試驗
|
GB3836.1-2010 第 26.4.2 條
|
GB3836.1-2010 第 26.4.2 條
|
—
|
○
|
|
4
|
外殼抗沖擊試驗
|
GB3836.1-2010第26.4.2條
|
GB3836.1-2010第26.4.2條
|
—
|
○
|
|
5
|
密封圈耐熱、耐寒試驗、 耐化學試劑試驗
|
GB3836.1-2010 第 26.8 條
GB3836.1-2010 第 26.9 條
GB3836.1-2010第 26.11條
|
GB3836.1-2010 第 26.8 條 GB3836.1-2010 第 26.9 條 GB3836.1-2010第
26.11條
|
—
|
○
|
|
6
|
引入裝置夾緊， 密封性 能和機械強度試驗
|
GB3836.1-2010 附錄 A3.1 GB3836.2-2010
附錄
C3.1
|
GB3836.1-2010 附錄 A3.1 GB3836.2-2010
附錄
C3.1
|
—
|
〇
|
|
7
|
透明件熱劇變試驗
|
GB3836.1-2010 第 26.5.2 條
|
GB3836.1-2010 第 26.5.2 條
|
—
|
○
|
|
8
|
外殼靜壓試驗
|
GB3836.2-2010 第 16.1.1 條
|
GB3836.2-2010 第 16.1.1 條
|
○
|
—
|
|
9
|
外殼耐壓和內部點燃的 不傳爆試驗
|
GB3836.2-2010 第 15.1、15.2 條
|
GB3836.2-2010
第 15.1、15.2 條
|
—
|
○
|
|
10
|
外殼防護試驗
|
GB/T 4208-2017 IP65
|
GB/T 4208-2017 IP65
|
—
|
○
|
|
11
|
照度試驗
|
MT/T 221-2005 第 4.7 條
|
MT/T221-2005 第 5.6 條
|
—
|
○
|
|
12
|
振動試驗
|
MT/T 221-2005 第 4.8 條
|
MT/T221-2005 第 5.7 條
|
—
|
○
|
|
13
|
表面溫度測量
|
GB3836.1-2010 第 26.5.1 條
|
GB3836.1-2010 第 26.5.1 條
|
—
|
○
|
|
14
|
介電強度試驗
|
MT/T 221-2005 第 4.4 條
|
MT/T221-2005 第 5.3 條
|
○
|
○
|
|
15
|
絕緣電阻試驗
|
MT/T 221-2005 第 4.4 條
|
MT/T221-2005 第 5.3 條
|
○
|
○
|
|
16
|
電壓波動試驗
|
MT/T 221-2005 第 4.5 條
|
MT/T221-2005 第 5.4 條
|
○
|
○
|
|
17
|
耐濕熱試驗
|
MT/T 221-2005 第 4.11 條
|
MT/T221-2005 第 5.10 條
|
—
|
○
|
|
18
|
沖擊試驗
|
MT/T 221-2005 第 4.9 條
|
MT/T221-2005 第 5.8 條
|
—
|
○
|
|
19
|
電氣間隙和爬電距離
|
GB3836.3-2010 中
第 4.3，4.4 條
|
GB3836.3-2010
中 第 4.3，4.4 條
|
○
|
○
|
注： 表中“〇”為檢驗項目，
“— ”為不檢驗項目，
“※”為常態下進行項目，
“*”代表常態下抽檢項目。
|
7 檢驗規則
7.1 本產品應符合本標準要求， 按國家質量監督檢驗機關審批合格的圖樣和技術文件制造；本產品必須 符合 GB3836-2010 與 MT/T221-2005 中的規定，須經*********防爆檢驗機關檢驗并取得“防爆合格證”。
7.2 出廠檢驗
Q/LB 021-2021
出廠檢驗項目見表 2 中出廠檢驗欄。
7.3 型式試驗
型式檢驗項目見表 2 中型式檢驗欄。
8 標志、包裝、運輸及貯存
見 MT/T 221-2005 第 7 條，標牌應符合 AQ1043-2007 礦用產品安全標志標識中規定的要求。
